產品概述

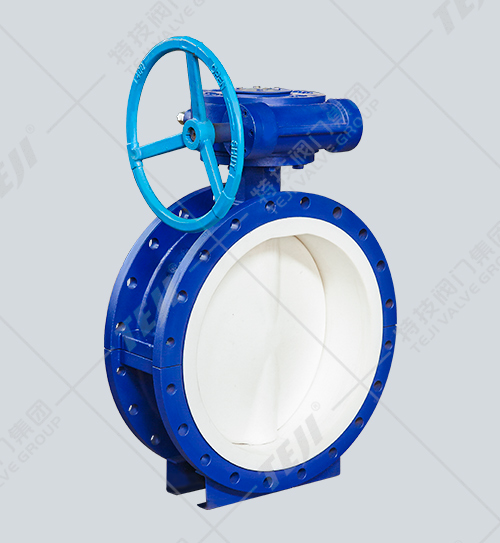

法蘭式襯氟中線蝶閥是現代化工業上防腐上常見的防腐閥門，其流道、蝶板、閥桿以及所有與介質接觸部位均采用全襯四氟工藝，具有良好的耐酸抗腐蝕的特性。主要用于各種化學、工業帶有腐蝕性介質的管道上。適用于（50℃~150℃）的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質，具有良好的抗腐蝕性能。該閥利用頂部扳手或者手輪機構旋轉，推動閥桿帶動蝶板的旋轉來完成蝶閥的開關和調節。
主要技術參數
| 公稱通徑DN（mm) | 40～1000 | 40～1000 | |
| 公稱壓力PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封試驗 (MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗 (MPa) | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 丁腈橡膠：-40℃～90℃；氟橡膠：-29℃～150℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 | 蝸輪傳動 | ||
主要零部件材料
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 蝶板軸/銷 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里層/閥座 | FEP(F46) | |||||
4 | 蝶板/填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 支架 | WCB(碳鋼) | CF8(不銹鋼) | ||||
6 | 填料 | PTFE (F4) | PTFE (F4) | PTFE (F4) | |||
7 | 蝶栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
8 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
主要外形連接尺寸
公稱通徑 | 標準值 | 參考值 | |||||||||
DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | 重量 |
PN1.0(MPa) | |||||||||||
40 | 1-1/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 10 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 160 | 12 |
65 | 2-1/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 160 | 13 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 250 | 170 | 14 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 300 | 180 | 16 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 300 | 275 | 18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200 | 295 | 38 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 200 | 320 | 74 |
250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240 | 385 | 105 |
300 | 12 | 270 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 240 | 390 | 142 |
350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 280 | 460 | 179 |
400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 280 | 510 | 220 |
450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 320 | 540 | 268 |
500 | 20 | 350 | 670 | 620 | 585 | 4 | 34 | 20-φ30 | 320 | 570 | 378 |
600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 360 | 660 | 608 |
700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 360 | 710 | 1050 |
800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-φ30 | 360 | 780 | 1320 |
900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 380 | 885 | 1795 |
1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 400 | 990 | 1900 |
公稱通徑 | 標準值 | 參考值 | |||||||||
DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | 重量 |
PN1.6(MPa) | |||||||||||
40 | 1-1/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 10 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 160 | 12 |
65 | 2-1/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 160 | 13 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 260 | 170 | 14 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 300 | 180 | 16 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 300 | 275 | 18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 200 | 295 | 42 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 200 | 320 | 78 |
250 | 10 | 250 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 240 | 385 | 120 |
300 | 12 | 270 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 240 | 390 | 145 |
350 | 14 | 290 | 520 | 470 | 435 | 4 | 38 | 16-φ25 | 240 | 460 | 202 |
400 | 16 | 310 | 580 | 525 | 485 | 4 | 40 | 16-φ30 | 280 | 510 | 235 |
450 | 18 | 330 | 640 | 585 | 545 | 4 | 44 | 20-φ30 | 280 | 540 | 368 |
500 | 20 | 350 | 705 | 650 | 608 | 4 | 46 | 20-φ34 | 320 | 570 | 420 |
600 | 24 | 390 | 755 | 770 | 718 | 5 | 54 | 24-φ41 | 320 | 660 | 750 |
700 | 28 | 430 | 840 | 840 | 788 | 5 | 54 | 24-φ41 | 360 | 710 | 1028 |
800 | 32 | 470 | 910 | 950 | 898 | 5 | 54 | 24-φ41 | 380 | 780 | 1690 |
900 | 36 | 510 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 | 400 | 885 | 1815 |
1000 | 40 | 550 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 | 500 | 990 | 2050 |
