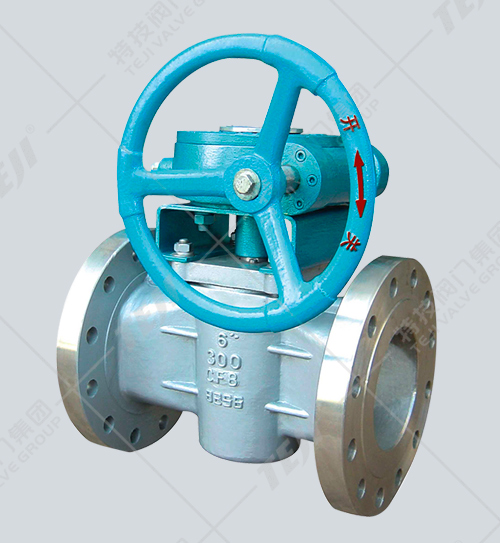

美標蝸輪式旋塞閥


產品型號：X343F
公稱通徑：NPS1/2"~56"
公稱壓力：Class150~2500Lb
工作溫度：-29～340℃
主體材質：碳鋼、不銹鋼、超低碳不銹鋼、雙相不銹鋼、耐熱抗氧化鋼、低溫鋼等
驅動方式：手動、蝸輪
設計標準：API 6D、API599
結構長度：ASME B16.10
連接標準：ASME B16.5
壓力試驗：API 598
壓力-溫度等級：ASME B16.34

產品概述

      美標蝸輪式旋塞閥工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。


壓力試驗

公稱壓力

強度試驗

水密封試驗

氣密封試驗

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5～0.7

60～100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873


主要零件材料及性能

閥體、閥蓋 塞體 調節閥 調節墊片 O形圈 工作溫度 適用介質
WCB WCB F6 PTFE 氟橡膠 -29～340℃ 水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸
A105 A105 F6 增強PTFE
CF8 F304 F304
CF3 F316 F316 PTFE 耐酸220℃
CF8M F304L F304L
CF3M F316L F316L


主要外形尺寸

磅級 NPS（in） d L D D1 D2 b z-φd f Lo H X W
150 1/2 13 108 89 60 35 - 4-16 2 149 121 - -
3/4 19 117 98 70 43 - 4-16 2 149 121 - -
1 25 140 128 79 51 11 4-16 2 181 124 - -
1-1/2 38 165 127 98 73 14 4-16 2 229 140 - -
2 51 178 152 121 92 16 4-19 2 305 159 - -
2-1/2 64 191 178 140 105 17 4-19 2 460 191 - -
3 76 203 191 152 127 19 4-19 2 460 191 - -
4 102 229 229 191 157 24 8-19 2 762 229 - -
6 152 267 279 241 216 25 8-22 2 - 536 222 305
8 203 292 343 298 270 29 8-22 2 - 565 400 460
10 254 330 406 362 324 30 12-25 2 - 616 400 460
300 1/2 13 140 95 67 35 14 4-16 2 149 121 - -
3/4 19 152 117 83 43 16 4-19 2 149 121 - -
1 25 159 124 89 51 17 4-19 2 181 124 - -
1-1/2 38 191 156 114 73 21 4-22 2 229 140 - -
2 51 216 165 127 92 22 8-19 2 305 159 - -
2-1/2 64 241 191 149 105 25 8-22 2 460 191 - -
3 76 283 210 168 127 29 8-22 2 460 191 - -
4 102 305 254 200 157 32 8-22 2 762 229 - -
6 152 403 318 270 216 37 12-22 2 - 546 222 305
8 203 419 381 300 270 41 12-25 2 - 565 400 460
10 254 457 445 387 324 48 16-29 2 - 616 400 460
